こんなお悩みありませんか??
防護柵で遊んでいる子供がいて
危ない!
危ない!
学校関係者
防護柵のすき間からゴミを捨てる
人がいて何か対策できないものか…
人がいて何か対策できないものか…
ビルオーナー
防護柵から無理な侵入や横断をして
いる人がいる…
いる人がいる…
役所関係者
”セーフティハンガーメッシュ”ならこの悩み解決できます!
“セーフティハンガーメッシュ”とは??
セーフティハンガーメッシュは、既設防護柵の横※ビームを活用し、メッシュパネルを後付けすることで
足掛け防止や隙間からの侵入を防ぐことができる商品です。
取り付け前
取り付け後
※ビーム…防護柵の横桟のこと
セーフティハンガーメッシュの8つのメリット
※ハイテンション線…冷間加工した亜鉛メッキ鉄線の一種で、冷間加工しているため、引っ張り強度に優れたタイプとなります。

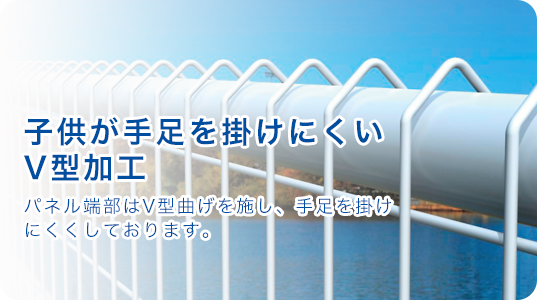

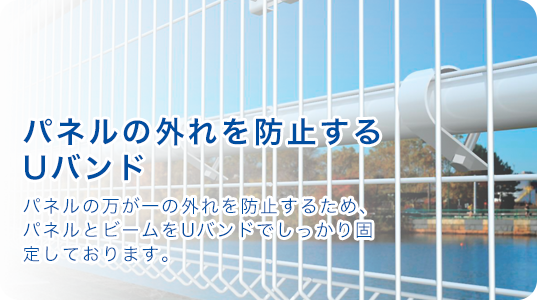

ココが凄い!セーフティハンガーメッシュの特徴!
部材・部品図
※転落防止柵に取り付けた場合の例
※図の青色部が後付けするパーツとなります。
〈メッシュパネル〉
材質:SWMGH-3
線径:(芯線)縦φ4×横φ4
塗装:ポリエステル樹脂静電紛体塗装
※図の青色部が後付けするパーツとなります。
〈メッシュパネル〉
材質:SWMGH-3
線径:(芯線)縦φ4×横φ4
塗装:ポリエステル樹脂静電紛体塗装
組立手順(イメージ図)
- 組み立て前
- 継手のボルト・ナットを取り外す
- メッシュパネルをビームに掛ける
- メッシュパネルをジョイント金具で連結
- ビームとメッシュパネルを押え
金具で固定 - ビームとパネルをUバンドで固定
- 取り付け完了
取り付けパターン(特許出願中)
転落防止柵タイプ
ガードレールタイプ
(注)図の青色部が後付けするパーツとなります。
\用途多彩!/施工例
-
工事名:横断防止ネット設置工事
施工箇所:福岡市西区野方 -
工事名:ガードレール隙間防止フェンス設置工事
施工箇所:福岡市西区姪浜(名柄川) -
工事名:江の口川防護柵設置工事
施工箇所:福岡市西区 -
工事名:転落防止フェンス設置工事
施工箇所:熊本県 -
工事名:室園町第22号線道路改良工事
施工箇所:熊本市北区室園町市道 -
工事名:東部地区交通安全施設等工事
施工箇所:熊本市東区画図町
